VPSA-Sauerstoffgenerator mit hoher Reinheit

Der VPSA-Sauerstoffgenerator kann Sauerstoff und Verunreinigungen effizient trennen, um die Anforderungen an hohe Reinheit zu erfüllen.

1. Arbeitsprinzip Beschreibung:

Der Sauerstoffgenerator VPSA (Vacuum Pressure Swing Adsorption) erzeugt Sauerstoff durch folgenden Prozess:

Druckluftzufuhr: Die Umgebungsluft wird mit Hilfe eines Kompressors eingezogen und komprimiert, wodurch ihr Druck und ihre Konzentration erhöht werden.

Einlassvorbehandlung: Die Druckluft wird vorbehandelt, einschließlich Kühlung und Entfeuchtung, um Feuchtigkeit und Verunreinigungen zu entfernen.Dieser Schritt erhöht die Effizienz und Stabilität des anschließenden Adsorptionsprozesses.

Adsorptionsstadium: Die vorbehandelte Druckluft gelangt in den Adsorber, der adsorbierendes Material wie molekulare Siebe oder Zeoliten enthält.Das Adsorptionsmittel adsorbiert selektiv Stickstoff, während Sauerstoff durchläuft.

Adsorberregeneration: Wenn der Adsorber ein bestimmtes Maß an Adsorptionssättigung erreicht, ist eine Regeneration erforderlich.Druckausgleich ausgleicht den Druck des Adsorbers mit dem System, gefolgt von einer Verringerung des Drucks innerhalb des Betts zur Freisetzung des adsorbierten Stickstoffs und zur Regeneration.

Bed Switching: Sobald die Regeneration in einem Adsorber abgeschlossen ist, schaltet das System den Eingangsstrom auf den anderen Adsorber um.Dies ermöglicht es einem Adsorber, die Adsorptionsphase durchzuführen, während der andere Regeneration erleidetDurch das zyklische Wechseln zwischen den Betten wird eine kontinuierliche Sauerstoffproduktion erreicht.

Durch die Wiederholung dieser Schritte in einem kontinuierlichen Zyklus extrahiert der VPSA-Sauerstoffgenerator hochreinen Sauerstoff aus der Luft.Kontrollsysteme überwachen und passen die Parameter an, um Prozessstabilität und -effizienz zu gewährleisten.

2. Spezifikationen:

3. Produktvorteile

Adsorbentselektion: VPSA-Sauerstoffgeneratoren verwenden spezifische, typischerweise hochselektive Adsorbente, die vorzugsweise andere Gasbestandteile adsorbieren und gleichzeitig den Sauerstoff im Adsorptionsbett halten.Diese Adsorptionsstoffe haben in der Regel spezifische Porengrößen und chemische Oberflächeneigenschaften, um eine effiziente Adsorption und Trennung von Verunreinigungsgasen zu erreichen..

Adsorptionszyklusprozess: VPSA-Sauerstoffgeneratoren verwenden einen Druckschwing-Adsorptionszyklusprozess, der typischerweise aus Adsorptions-, Desorptions- und Regenerationsstufen besteht.,das Gasgemisch durchläuft das Adsorptionsbett, wo das Adsorptionsmittel selektiv die Verunreinigungsgase adsorbiert und gleichzeitig Sauerstoff in die Sauerstoffförderleitung gelangt.Verunreinigungsgase werden durch Verringerung des Drucks und Anwendung geeigneter Desorptionsbedingungen aus dem Adsorptionsbett desorbiert.Die Regenerationsphase führt durch Drucksenkung und Reinigung den Adsorptionsbett in den Adsorptionszustand zurück.

Adsorptionsregeneration: Um die Adsorptionskapazität des Adsorptionsmittels aufrechtzuerhalten, führen VPSA-Sauerstoffgeneratoren eine Adsorptionsregeneration durch.Der Regenerationsprozess beinhaltet in der Regel die Verringerung des Drucks oder die Anwendung eines Vakuums zur Freisetzung der adsorbierten Verunreinigungsgase aus dem AdsorptionsbettDurch ein ordnungsgemäßes Reinigungsgas werden die freigesetzten Verunreinigungsgase aus dem Adsorptionsbett vertrieben und das Adsorptionsmittel für den nächsten Adsorptionszyklus in den Adsorptionszustand zurückgeführt.

Zyklussteuerung und -optimierung: VPSA-Sauerstoffgeneratoren verwenden ein automatisiertes Steuerungssystem, um Schlüsselparameter wie Druck, Durchflussrate und Temperatur während jeder Stufe zu überwachen und zu steuern.Durch präzise Zykluskontrolle und Optimierungsalgorithmen, kann das System die Betriebsbedingungen der Adsorptions-, Desorptions- und Regenerationsstufen dynamisch anpassen, um die Reinheit des erzeugten Sauerstoffs zu maximieren.

Verunreinigungen Abgas und Sauerstoffansammlung: In VPSA-Sauerstoffgeneratorendie Verunreinigungsgase durch geeignete Konstruktion und Rohrleitung effektiv aus dem System abgelassen werden, um die Reinheit des erzeugten Sauerstoffs zu gewährleisten;In der Zwischenzeit wird der reine Sauerstoff gesammelt und gespeichert, um spezifische Anwendungsbedürfnisse zu decken.

4. Technische Eigenschaften des reinen Sauerstoff-Ausgangs:

Produktion: 600 Nm3/h

Reinheit: 90% bis 93%

Druck:0.2·0.3Mpa

Atmosphärischer Taupunkt: -60°C (unter normalem Druck)

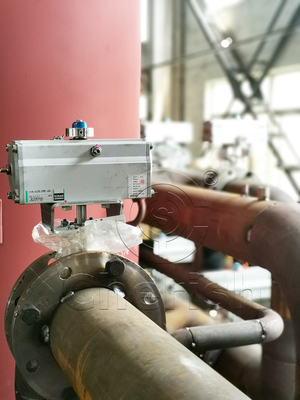

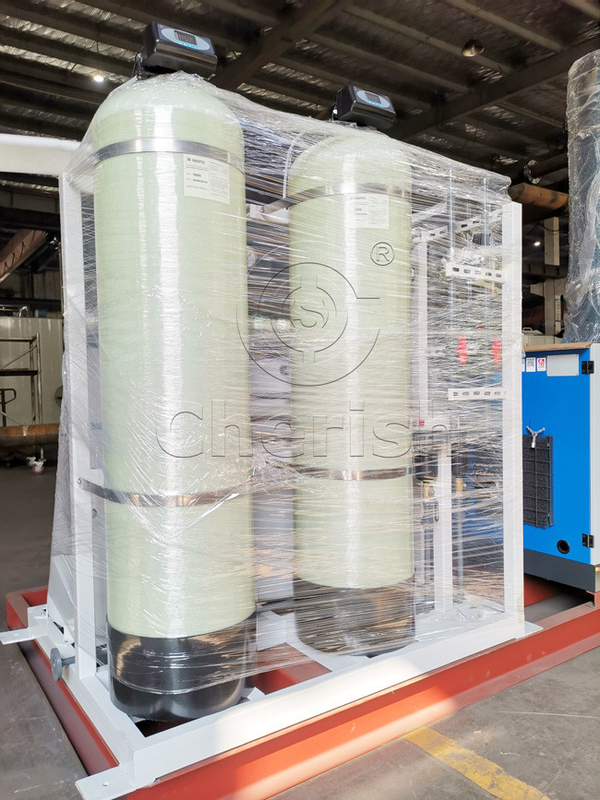

Produktbild:
